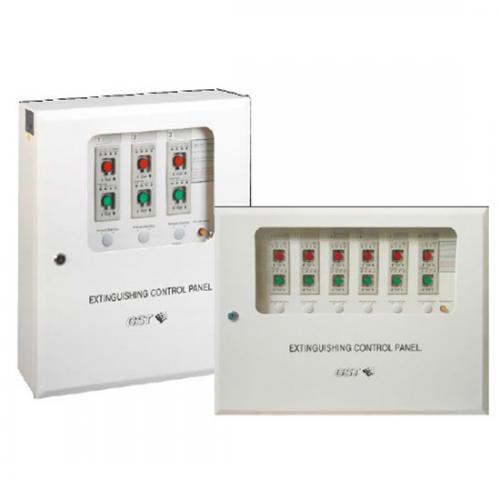

Tủ điều khiển xả khí địa chỉ GST303 Trung tâm điều khiển xả khí địa chỉ GST303 , Tủ điều khiển xả khí địa chỉ 3 ngõ ra cấp nguồn 24VDCGST GST303 (Không kèm ắc quy)
Bảng điều khiển dập tắt GST303 / GST306 (sau đây gọi là bảng điều khiển) được thiết kế để điều khiển các bộ phận thực thi của một hệ thống chữa cháy cố định. Đặc tính
- Bảng điều khiển có thể được kết nối trực tiếp với vòng lặp của bảng điều khiển báo cháy thông minh GST (FACP) có khả năng điều khiển các thiết bị chữa cháy liên quan để đạt được điều khiển thoát khí tự động.
- Nó cũng có thể điều khiển các thiết bị giải phóng khí độc lập với FACP. Khi FACP không hoạt động đúng, nó vẫn có thể điều khiển các thiết bị dập tắt thông qua điều khiển ghi đè khí khẩn cấp trong trường hoặc các phím Bắt đầu và Dừng trên bảng điều khiển.
- Bảng điều khiển này cũng có thể theo dõi và báo động khi đoản mạch hoặc hở mạch bằng cáp ngoài

Thông số kỷ thuật

- Công suất: Kiểm soát tối đa 3 khu vực chữa cháy (3 đơn vị kiểm soát)
- Thời gian trễ: 0s～45s, có thể điều chỉnh sau mỗi 5s
- Đấu dây:
+ Kết nối 2 lõi với FACP.
+ Kết nối hai dây với điện từ của xi lanh, công tắc áp suất và chỉ báo cảnh báo dập tắt khí.
+ Kết nối ba dây với điều khiển ghi đè khí khẩn cấp.
+ Kết nối hai dây với âm thanh nhấp nháy.
- Nguồn điện: Được cung cấp bởi 20VDC bên ngoài ~ 28VDC từ PSU thông minh. Tổng chiều dài từ PSU đến bảng điều khiển và từ bảng điều khiển đến điện từ không được quá 100m, tiết diện không nhỏ hơn 2,5mm2
- Giao diện điện từ:
+ Đầu ra bắt đầu: Bằng xung hoặc chế độ cấp điện. 5s cho chế độ xung;
+ Dải điện áp: 18VDC 26VDC; Dòng tối đa: 2A
- Giao diện chỉ báo cảnh báo dập tắt khí:
+ Đầu ra bắt đầu: Dải điện áp: 18VDC 26VDC; Dòng tối đa: 300mA
+ Tải: Tối đa 5 cho mỗi khu vực.
- Giao diện chỉ báo dừng khí C-9316:
+ Đầu ra bắt đầu: Điện áp: 18VDC ~ 26VDC; Tối đa hiện tại: 100mA
+ Tải: Tối đa 3 cho mỗi khu vực.
- Giao diện âm thanh nhấp nháy: Đầu ra tiếp xúc không có điện áp; Tối đa dòng điện cho phép: 1A
- Kiểm soát ghi đè khí khẩn cấp: Tải: Tối đa 5 cho mỗi khu vực.
- Tiêu thụ điện dự phòng: ≤10W
- Môi trường hoạt động:
+ Nhiệt độ: 0oC + 40oC
+ Độ ẩm tương đối≤95%, không ngưng tụ
- Kích thước: 385mm x 444mm x 149mm
