Loop Explorer 2 (LE2)

– Loop Explorer 2 (LE2) là công cụ cấu hình trên PC cho phép tận dụng tối đa các ưu điểm và sự linh hoạt của hệ thống báo cháy L@titude
– Bên dưới là yêu cầu của hệ thống PC
+ Microsoft Windows 7, 8.x, 10 (hỗ trợ 32 bit hoặc 64 bit)
+ Vi xử lí 1 GHz hoặc tốc độ cao hơn (Intel hoặc AMD)
+ RAM 1 GB hoặc nhiều hơn
+ Truy cập Internet cho việc cập nhật hoặc kiểm tra bản quyền phần mềm định kỳ
+ Màn hình với độ phân giải 1024 x 768 hoặc cao hơn
+ Bàn phím và chuột
+ Tài khoản Admin của Windows

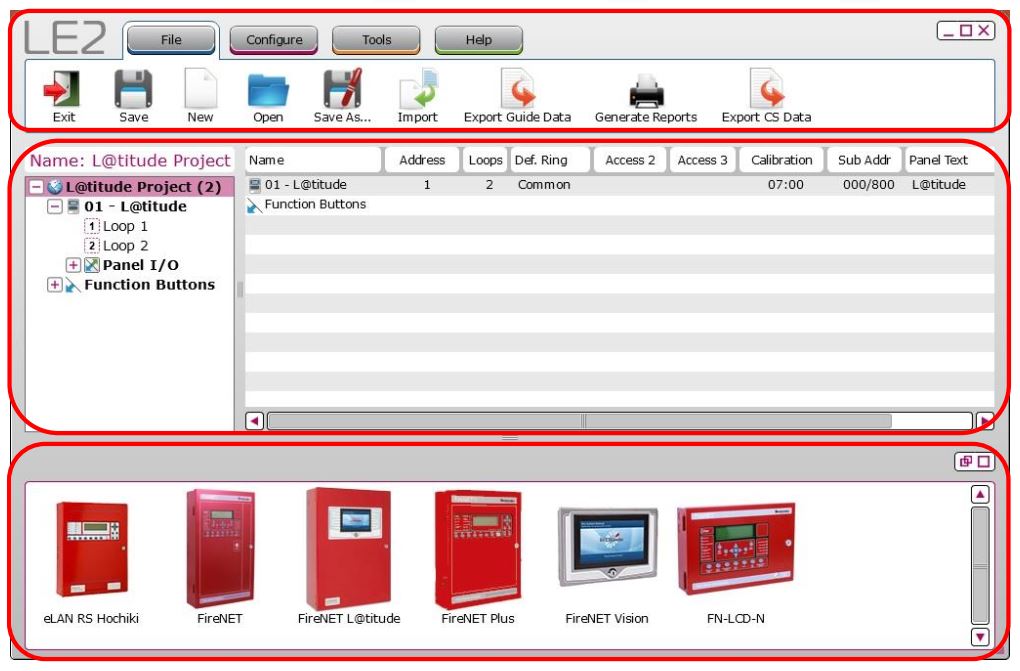

Giao Diện Người Dùng

– Giao diện của LE2 được chia thành ba khu vực riêng:
– Thanh công cụ [các tab và biểu tượng để điều hướng quanh phần mềm]
– Vùng điều hướng & khu vực xem [hiển thị cấu hình dự án hiện tại]
– Khu vực lựa chọn tủ hoặc thiết bị [hiển thị khác nhau tùy thuộc vào lựa chọn trên vùng điều hướng]

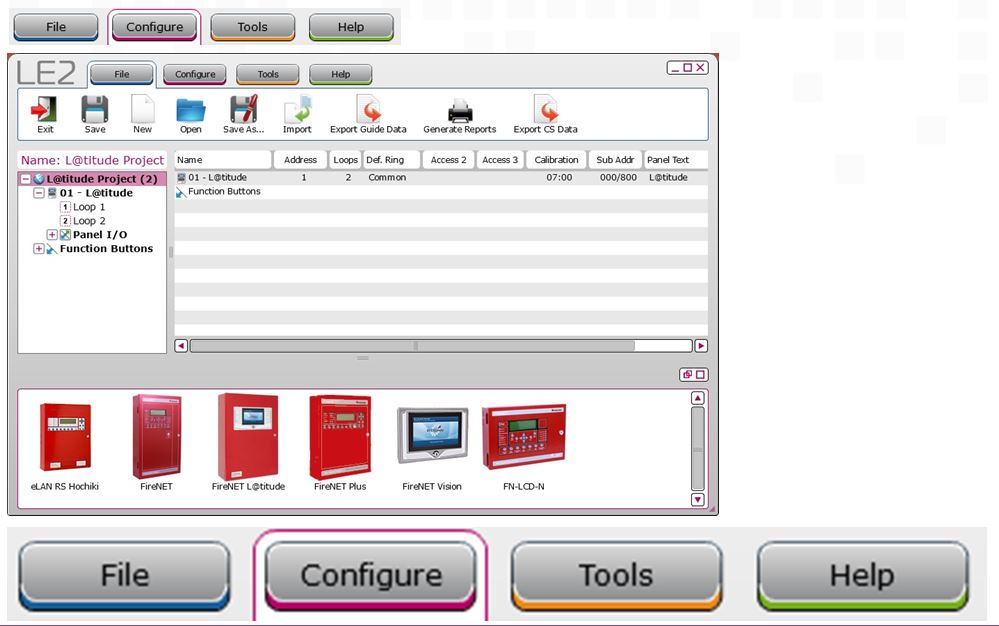

Thanh Công Cụ

– Có 4 tab khác nhau
– File
– Configure
– Tools
– Help
– Tab File
– Exit [thoát chương trình LE2]
– Save [lưu dự án LE2 hiện tại]
– New [tạo dự án LE2 mới]
– Open [mở một dự án LE2 có sẵn]
– Save As.. [lưu dự án LE2 với tên khác]
– Import [nhập file dự án LE1 vào LE2]
– Export Guide Data [xuất file cấu hình để sử dụng với phần mềm đồ họa trên PC]
– Generate Reports [tạo dữ liệu cấu hình dưới định dạng PDF hoặc CSV]
– Export CS Data [xuất file cấu hình để sử dụng với hệ thống quản lí trung tâm]

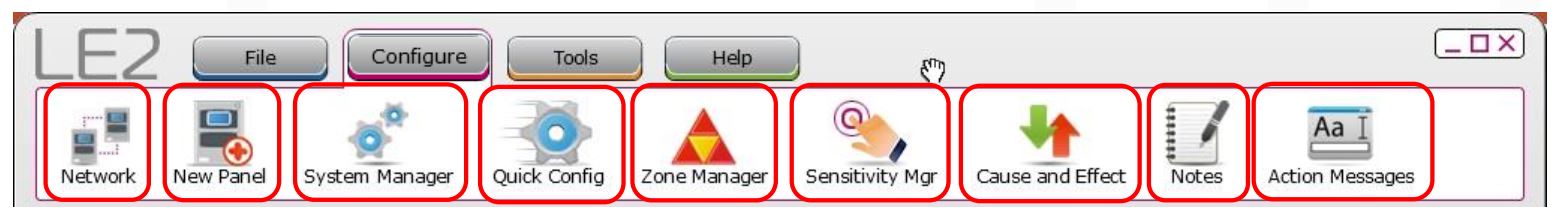

Tab Configure

o Network [chuyển chế độ xem hiện tại sang chế độ dạng mạng cây mặc định]
o New Panel [mở hướng dẫn thêm một tủ mới]
o System Manager [quản lí các nút chức năng, nhóm & tài khoản người dùng]
o Quick Config [mở tiện ích quick config để cài đặt tên vị trí thiết bị, …]
o Zone Manager [mở quản lí zone để gán/ quản lí zone ảo]
o Sensitivity Mgr [quản lí độ nhạy, lựa chọn cảnh báo trước, đèn LED polling]
o Cause and Effect [tạo nguyên nhân & kết quả]
o Notes [ghi chú trong suốt quá trình lập trình]
o Action Message [tiện ích cho phép tùy chỉnh tin nhắn hoạt động thêm]

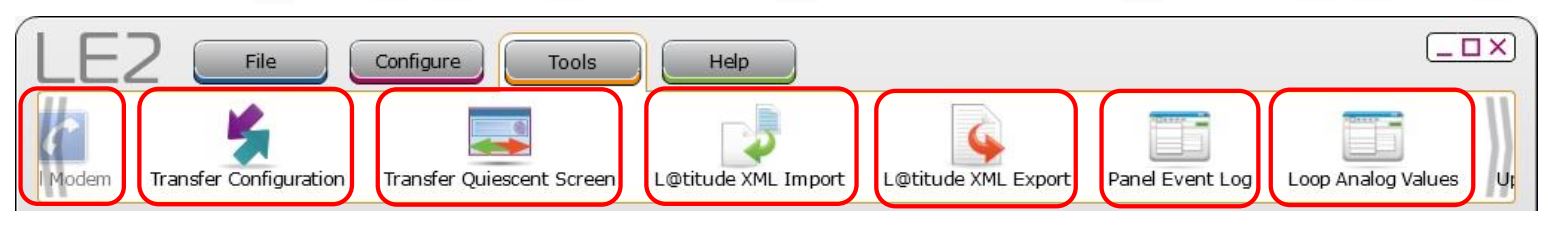

Tab Tools

o Dial Modem [cho chức năng của dialler]
o Transfer Configuration [truyền nhận cấu hình giữa tủ & PC sử dụng cáp USB]
o Transfer Quiescent Screen [truyền nhận ảnh tùy chỉnh cho màn hình chính]
o L@titude XML Import [nhập cấu hình tới LE2]
o L@titude XML Export [xuất cấu hình từ LE2]
o Panel Event Log [kiểm tra và lưu lịch sử sự kiện từ tủ]
o Loop Analog Values [kiểm tra và lưu giá trị analog từ tủ]

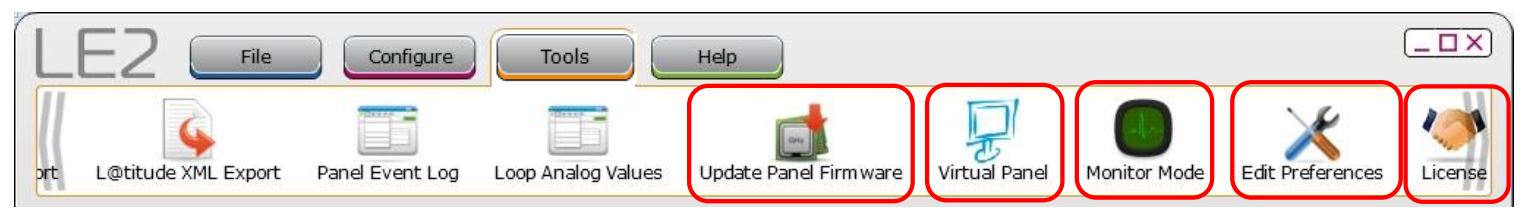

Tab Tools Tab (tiếp theo)

o Update Panel Firmware [để cập nhật firmware của tủ]
o Virtual Panel [để truy cập màn hình tủ từ PC, chỉ cho FireNET]
o Monitor Mode [để giám sát trạng thái tủ, chỉ cho FireNET]
o Edit Preferences [để thay đổi thiết lập và quyền uy tiên]
o License [kiểm tra và xác thực bản quyền]

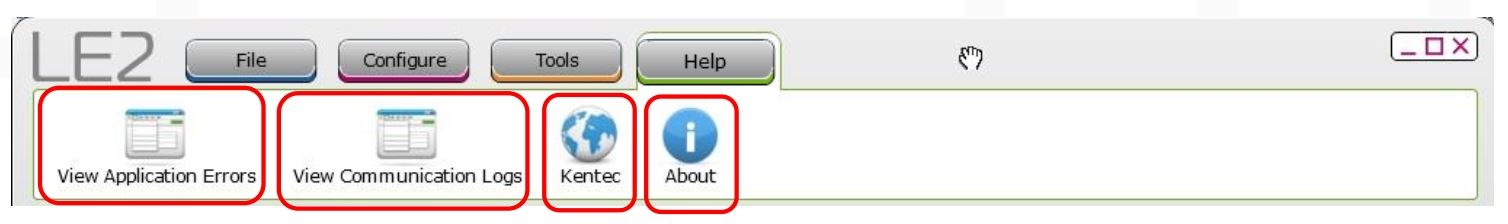

Tab Help

o View Application Errors [để xem lịch sử lỗi cửa ứng dụng, chỉ giành cho kĩ sư của nhà máy]
o View Communication Logs [để xem lịch sử sự kiện truyền thông]
o Kentec [điều hướng tới Kentec website]
o About [thông tin về phiên bản LE2, tên cơ sở dữ liệu, …]

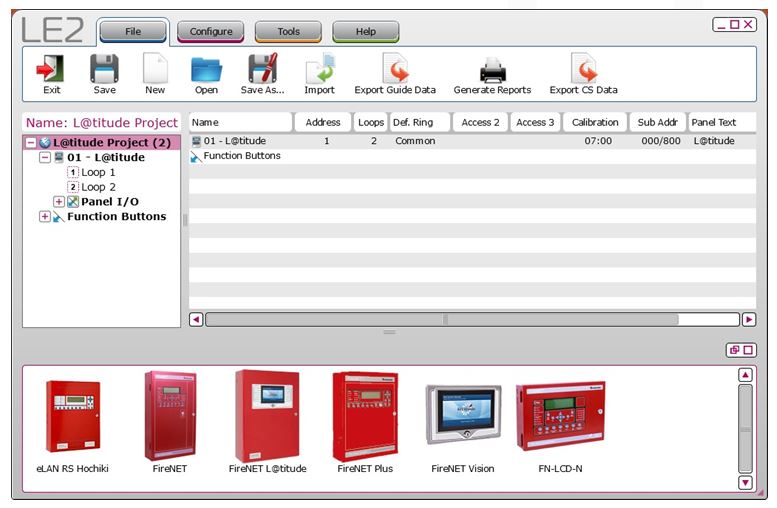

Vùng Điều Hướng & Khu Vực Xem

– Có 2 vùng khác nhau
o Navigator Pane [giao diện chính, hiển thị tất cả thành phần trong cấu hình hiện tại]
o Table View [phản ánh nội dung được lựa chọn trong vùng điều hướng]

Khu Vực Lựa Chọn Tủ Hoặc Thiết Bị

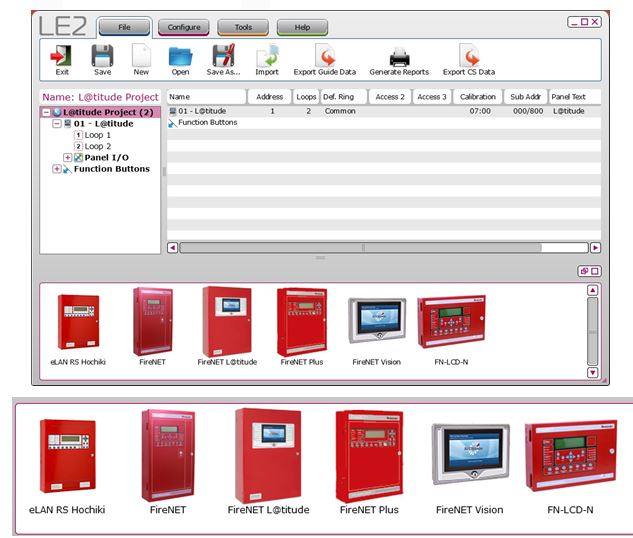

– Khu vực lựa chọn tủ
o Panel Selection [các tủ có sẵn sẽ hiển thị ở đây để lựa chọn]

Khu Vực Lựa Chọn Tủ Hoặc Thiết Bị

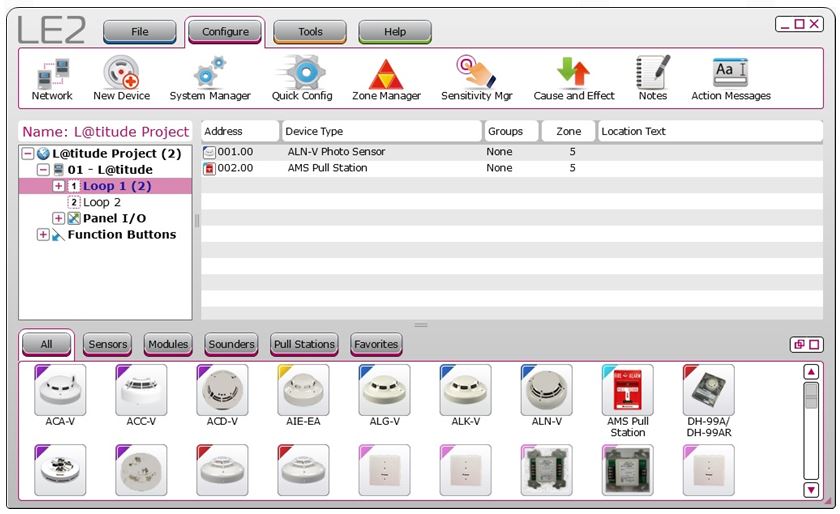

– Khu vực lựa chọn thiết bị
o Field Devices Selection [các thiết bị có sẵn sẽ hiển thị ở đây để lựa chọn]

Thời Gian Thao Tác Trên LE2

– LE2 là công cụ đơn giản nhưng rất mạnh để tận dụng sự linh hoạt của hệ thống L@titude
– Cần thời gian để có nhiều kinh nghiệm trên phần mềm LE2 của bạn
