Các Tính Năng Tiêu Chuẩn & Cấu Hình Tủ Trung Tâm

– Sử dụng giao thức cấp cao DCP hoàn toàn ở dạng số của
– Hochiki cung cấp khả năng giao tiếp nhanh và ổn định
– 2 tới 8 SLC loop cho mỗi tủ (tủ 4 khe cắm)
– 2 tới 16 SLC loop cho mỗi tủ (tủ 8 khe cắm)
– Mỗi SLC hỗ trợ lên tới 127 thiết bị bao gồm các kết hợp đầu
– báo/ mô-đun địa chỉ và tối đa 254 tính cả đế còi địa chỉ hoặc đế còi đèn
– Dây cáp chống nhiễu hoặc xoắn đôi không yêu cầu cho SLC loop
– Có thể đi dây kiểu B, A hoặc X theo chuẩn NFPA cho SLC loop

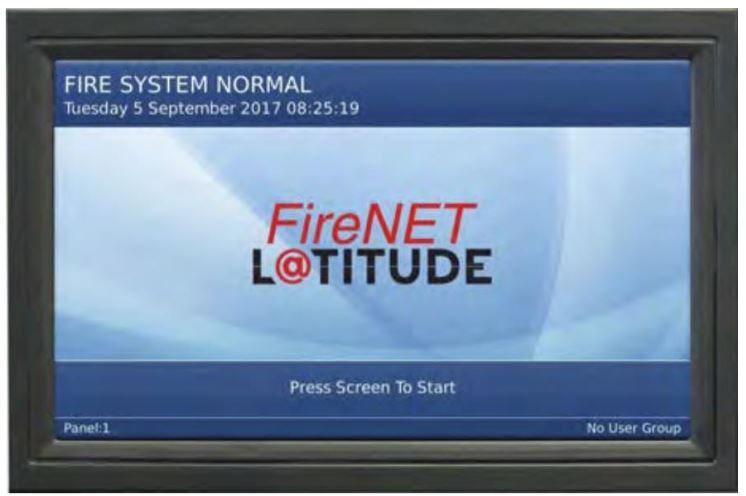

MÀN HÌNH

– Màn hình cảm ứng màu kích thước 7” (800 x 480)
– 80 kí tự có thể sử dụng để đặt tên vị trí thiết bị, tên zone, …

LẬP TRÌNH

– Tự động ca-líp hằng ngày và bù sai số cho các đầu báo khói địa chỉ
– Có thể cài đặt mức độ nhạy cho các thiết bị
– Tính năng tự động Ngày/ Đêm (có thể thay đổi theo từng ngày)
– Tính năng tự học mạnh mẽ và linh hoạt cho tủ trung tâm và từng loop riêng biệt
– 10,000 nhật ký sự kiện với độ chính xác 1s
– 2000 zone ảo (lập trình) cho toàn mạng kết nối
– 5000 nhóm ảo (sẽ có trong tương lai gần)
– 5000 lập trình Nguyên nhân & Kết quả

KHẢ NĂNG KẾT NÔI

– 1 máy in trên bo (tùy chọn)
– 2 mạch output phụ trợ trên bo 24Vdc @ 900mA
[có thể cấu hình kiểu B hoặc kiểu A]
– 3 input dạng tiếp điểm khô có thể lập trình
– 4 mạch chuông đèn trên bo tích hợp sẵn giao thức đồng bộ
[có thể cấu hình thành 4 mạch kiểu B hoặc 2 mạch kiểu A]
– 5 rờ-le trên bo có thể lập trình được
– 24 nút nhấn chức năng có thể lập trình được
– 64 tài khoản đăng nhập người dùng với cấp truy cập riêng

CỔNG KẾT NỐI

– Khả năng 1 người kiểm tra (theo zone ảo)
– USB (loại B) cho lập trình trên PC
– USB (loại A) cho truyền dữ liệu
– Cổng RS-232 cho máy in
– Cổng phụ trợ RS-232
– Khe cắm cạc MicroSD để mở rộng bộ nhớ

KHẢ NĂNG MỞ RỘNG

– Đường RS-485 chính cho mạng kết nối kiểu X các tủ trung tâm
– Khả năng nối mạng lên tới 127 tủ (dây đồng hoặc cáp quang)
– Lên tới 4000 feet từ tủ tới tủ trong mạng kết nối Tiềm năng mạng:
– 129,032 thiết bị địa chỉ cho tủ 4 khe cắm
– 258,064 thiết bị địa chỉ cho tủ 8 khe cắm
– Đường RS-485 nối tiếp để kết nối các bo mở rộng

LẬP TRÌNH

Tủ L@titude có thể được lập trình thông qua màn hình cảm ứng
Tủ L@titude được trang bị 2 cổng USB (kiểu A & kiểu B) cho lập trình trên PC
LE2 (LoopExplorer 2) là phần mềm cấu hình trên nền tảng Windows dùng để lập trình trên PC
LE2 rất trực quan, linh hoạt, mạnh mẽ và mở khóa toàn bộ tính năng của tủ L@titude

LE2 (LoopExplorer 2)

Tủ L@titude có thể được lập trình bằng phần mềm LE2
LE2 quản lí tổ chức dưới dạng cây
Hỗ trợ thao tác kéo và thả, nhấn đúp chuột, sao chép, cắt & dán
Hỗ trợ quản lí hệ thống, cấu hình nhanh, quản lí zone, quản lí nhóm, quản lí loop, quản lí độ nhạy, và nhiều tính năng khác…
Lập trình Nguyên nhân & Kết quả hỗ trợ AND, OR, Any Two, AnyTwo cho Zone, tính năng thời gian và các tính năng khác…
Tủ L@titude hỗ trợ 5000 Nguyên nhân & Kết quả với 50,000 input/output

Các Thành Phần Chung

Các biến thể của tủ trung tâm L@titude có cùng các thành phần sau
Bo xử lí trung tâm cho LCD
Bo trung tâm
Bo hệ thống A
Bo hệ thống B
Bộ nguồn
