Giải pháp

Các mô đun mở rộng tuỳ chọn trung tâm báo cháy latitude 2: (Phần 5)

  • Thứ tư , Ngày 08/12/2021
  • Hướng dẫn lắp đặt tủ báo cháy Hochiki Latitude ( Phần 5 ) -Lựa chọn Module cho tủ báo cháy Hochiki Latitude

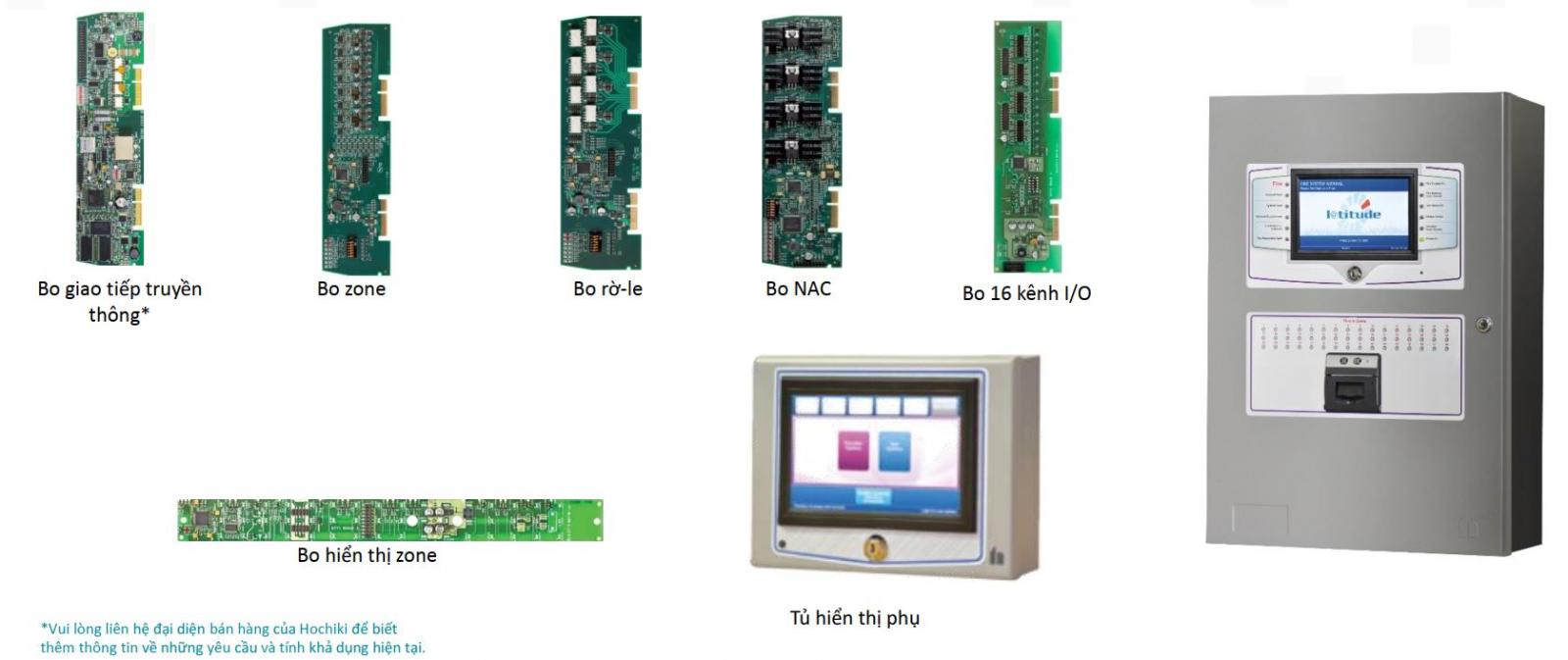

    Các Bo/ Mô-đun Tùy Chọn

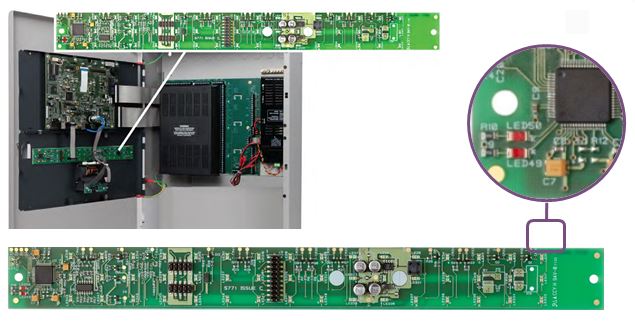

    Bo Hiển Thị Zone (S771)

    o Được lắp mặt trong của cửa tủ trung tâm điều khiển trên tấm khung giành cho bo hiển thị zone.
    o Các bo được kết nối với bo hiển thị chính thành chuỗi bằng các cáp ruy–băng.
    o Tối đa lên tới ba bo hiển thị zone, mỗi bo hỗ trợ 48 hiển thị zone báo cháy, có thể kết nối với tủ L@titude để cung cấp hiển thị báo cháy cho 144 zone.
    o Tủ sử dụng máy in chỉ có thể kết nối với duy nhất 1 bo hiển thị zone với 48 hiển thị zone.
    o Ngoài ra một tủ được thiết kế đặc biệt có thể hỗ trợ kết nối với các cạc bổ sung nâng tổng số zone hiển thị lên tới 2000 zone.
    o Hai đèn trạng thái LED 49 và 50:
    – LED 50 – Heartbeat (nháy Đỏ)
    – LED 49 – Phát sáng khi nhận dữ liệu từ bo hiển thị chính

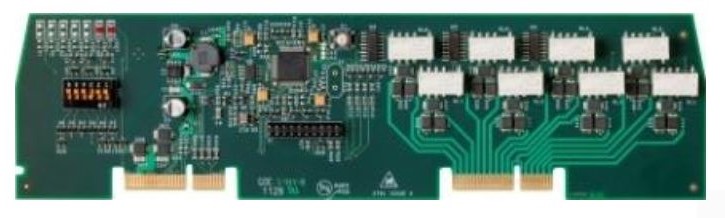

    Bo Rơ-le (S791)

    o Gắn trên các khe cắm D – F trong tủ 4 khe cắm
    o Gắn trên các khe cắm D – F và G – K trong tủ 8 khe cắm
    o Địa chỉ từ 1 tới 32 và được thiết lập bằng công tắc DIP
    o Bo gồm 8 rờ-le
    o Cung cấp tiếp điểm VFCO lập trình được – NO hoặc NC
    o Mỗi rờ-le có thể cấu hình NO hoặc NC
    o Tải để chịu được 30Vdc @1A
    o Lập trình được thông qua LE2 hoặc trên tủ L@titude

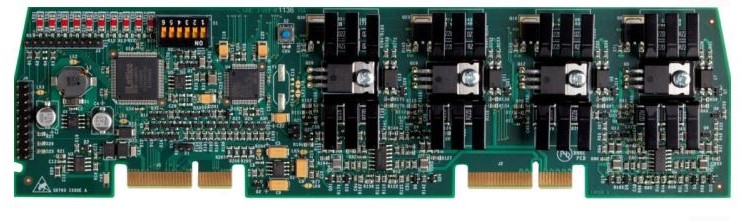

    Bo NAC

    o Gắn trên các khe cắm D – F trong tủ 4 khe cắm
    o Gắn trên các khe cắm D – F và G – K trong tủ 8 khe cắm
    o Địa chỉ từ 1 tới 32 và được thiết lập bằng công tắc DIP
    o Cung cấp các mạch chuông đèn bổ sung:
    – 4 mạch kiểu B
    – 2 mạch kiểu A
    – 1 mạch kiểu A và 2 mạch kiểu B
    o Có thể cấu hình đầu ra với các kiểu xung đầu ra khác nhau
    o Có thể cấu hình thành:
    – Nguồn giữ cửa từ
    – Nguồn reset được
    – Nguồn liên tục cố định

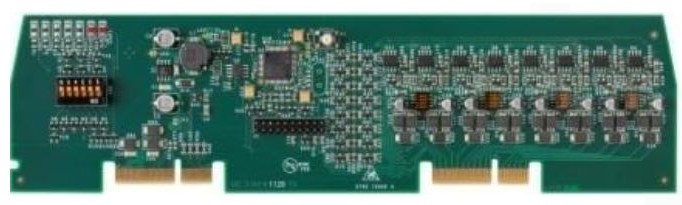

    Bo Zone

    o Gắn trên các khe cắm D – F trong tủ 4 khe cắm
    o Gắn trên các khe cắm D – F và G – K trong tủ 8 khe cắm
    o Địa chỉ từ 1 tới 32 và được thiết lập bằng công tắc DIP
    o Cung cấp 8 zone kiểu B
    o Hỗ trợ 30 đầu báo thường và nút nhấn khẩn cấp mỗi zone

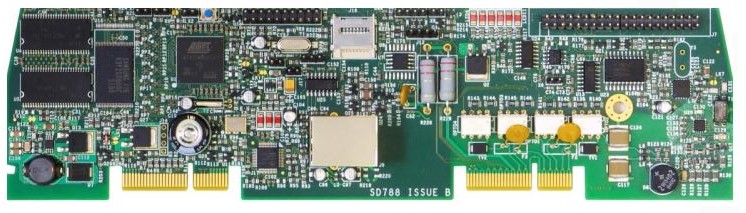

    Bo Giao Tiếp Truyền Thông

    o Gắn trên các khe cắm E hoặc F (nếu không được trang bị GSM)
    o Gắn trên các khe cắm F (nếu được trang bị GSM)
    o Cung cấp kết nối tới mấy chủ sử dụng IP, GSM hoặc Dialler
    o Cổng giao tiếp truyền thông cung cấp hệ thống để gởi dữ liệu/ thông tin tới máy chủ
    o Các dữ liệu này có thể truy cấp bằng việc sử dụng phần mềm Virtual Resource (VR) thông qua trình duyện web
    o Tính năng quản lý từ xa bằng phần mềm VR có thể giảm các lỗi, hỗ trợ kỹ thuật được cải thiện, bảo trì hiệu quả, giảm báo cháy giả, …
    o Chức năng chủ yếu là một bộ phát tín hiệu báo động kỹ thuật số
    o Chức năng thứ yếu là để giao tiếp với trung tâm dữ liệu ảo
    o Kết nối tới một mạng riêng tư hay công cộng thông qua:
    + 2 cổng Modem
    + Cổng LAN
    + Cổng GSM (thông qua mô đun bổ trợ)
    o Chỉ có thể lắp đặt một bo giao tiếp truyền thông cho mỗi tủ
    o Có thể trang bị cho các tủ khác trong mạng nếu hệ thống yêu cầu

    Mô-đun 16 Kênh IO (S2007)

    o Gắn trên các khe cắm D – F (tủ 4 khe cắm)
    o Gắn trên các khe cắm G – K (tủ 8 khe cắm)
    o Cung cấp 16 mạch Input hoặc Output có thể lập trình
    o Có thể cài đặt thành
    – Tiếp điểm Input khô
    – Output cực góp mở (âm) (tối đa 25mA cho mỗi output)

    Tủ Hiển Thị Phụ L@titude

    o Màn hình cảm ứng màu và hoàn toàn lập trình được để:
    – Hoạt động với chức năng hoàn toàn giống một tủ hiển thị báo cháy
    – Hoạt động như một thiết bị hiển thị thông thường
    o Có thể lắp nổi trên bề mặt hoặc lắp đặt âm bằng cách sử dụng bộ khung cố định nhanh
    Tính năng chính:
    – (A) Giao tiếp tiếp I/O mục đích chung
    – (B) Khe cắm thẻ nhớ SD mở rộng
    – (C) Còi báo
    – (D) Nút nhấn reset vi xử lí
    – (E) Nút nhấn chức năng mục đích chung
    – (F) Nút nhấn reset giám sát (watchdog)
    – (G) Công tắc kích hoạt chức năng ghi
    – (H) Nguồn Input 24Vdc & Tín hiệu lỗi nguồn cấp ngoài
    – (J) Cổng USB B
    – (K) Cổng USB A
    – (L) Chân kết nối RS485 / RS232 Có thể trang bị cạc mạng
    – Được gắn cắm vào khối IDE 40 chân
    – Được cố định bởi 3 ốc vít
