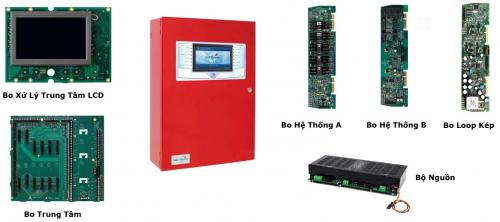

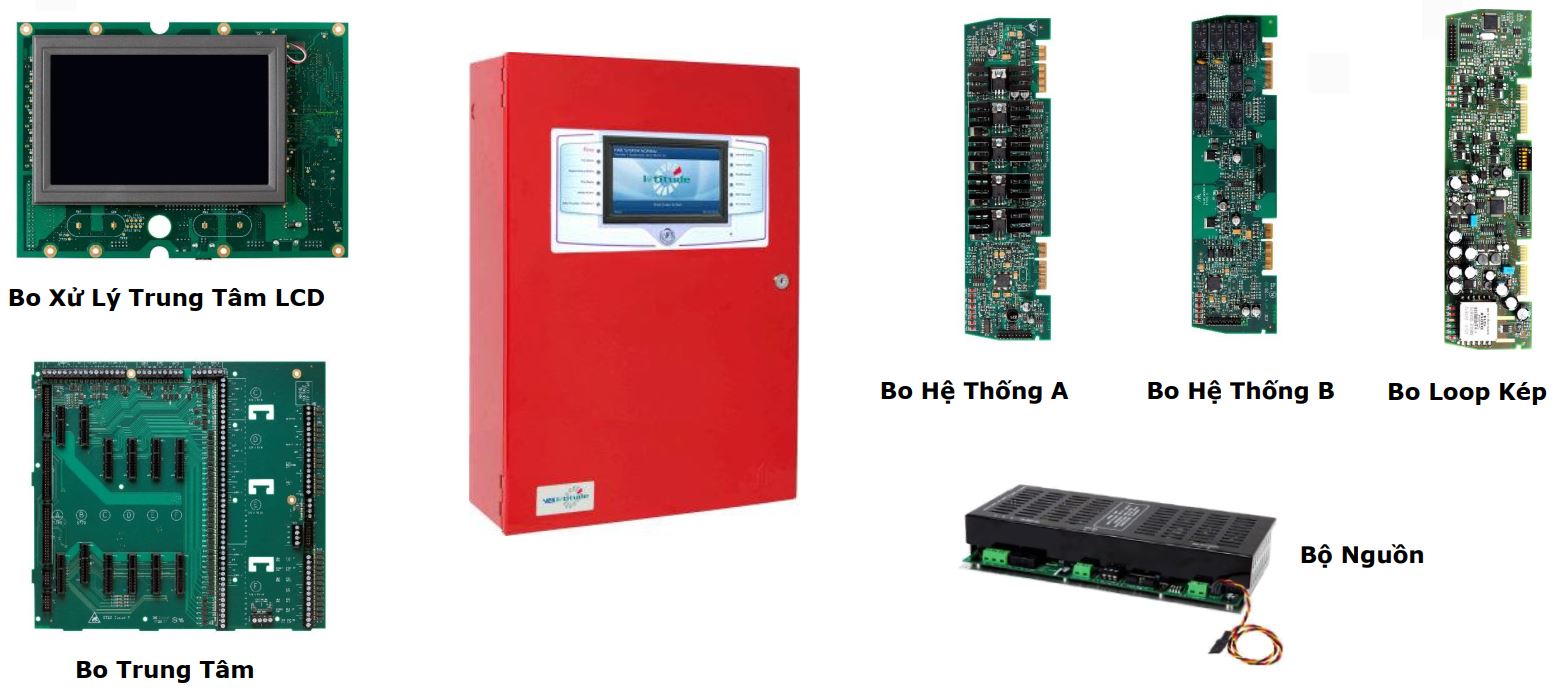

Hướng dẫn lắp đặt trung tâm báo cháy latitude ( Phần 3 )-các bo mạch chính trung tâm báo cháy latitude

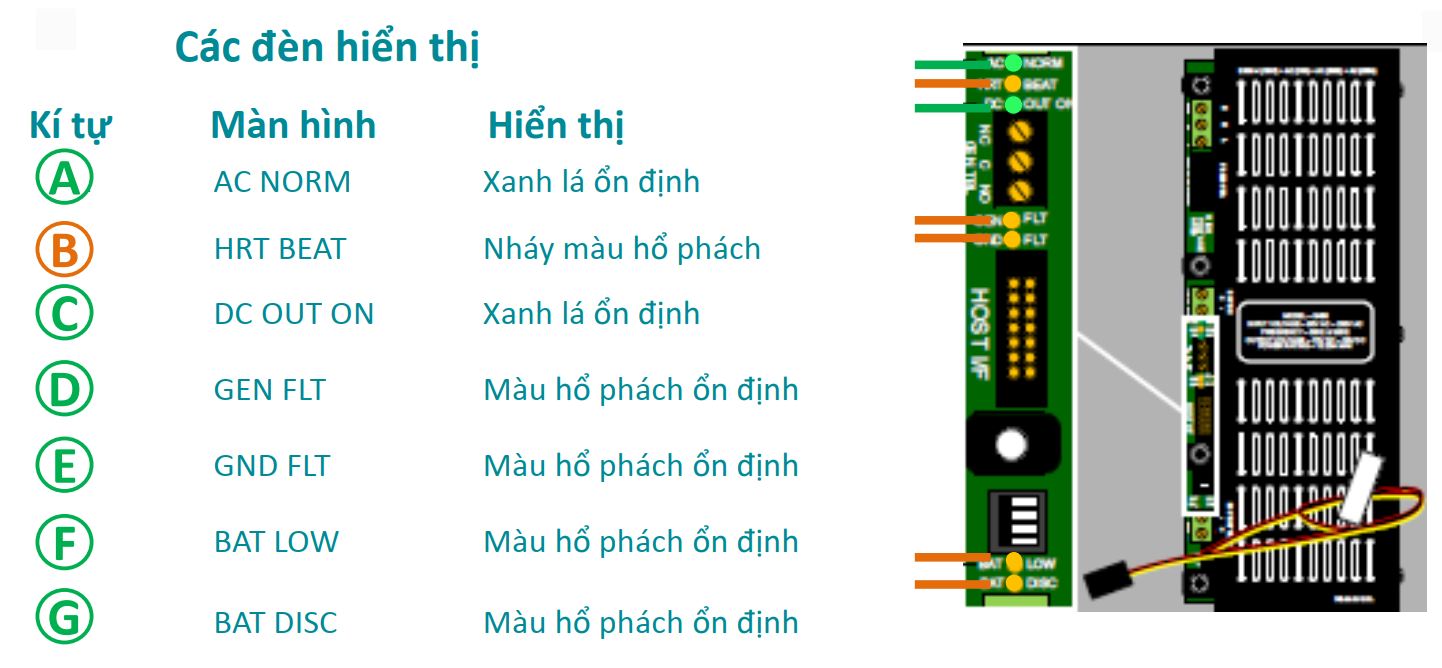

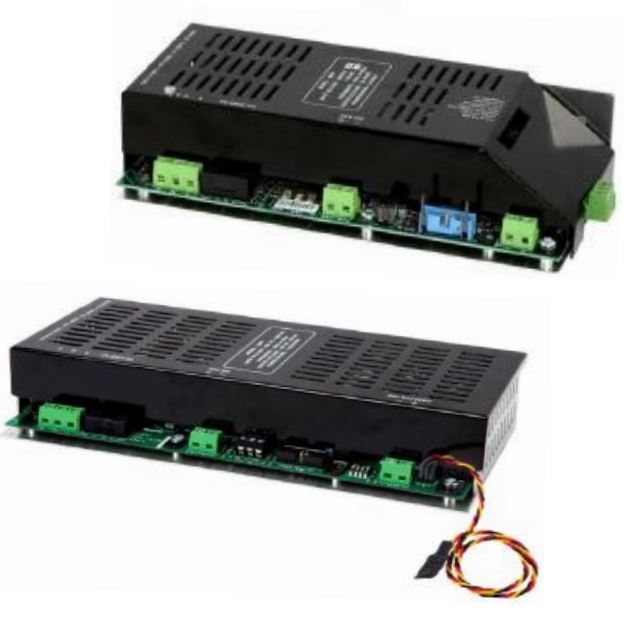

Bộ Nguồn

Bộ nguồn có các tính năng sau
– Ngăn pin xả sâu (dưới 19 ± 1Vdc)
– Pin dự phòng
– Tăng điện áp pin (ở mức cố định 22Vdc)
– Bảo vệ ngắn mạch
– Tự động khôi phục
– Kiểm tra trở kháng pin
– Giám sát pin
– Phát hiện lỗi tiếp địa
– Rơ le cảnh báo sự cố chung

Bộ nguồn 5.25A (S406)

– Cung cấp áp đầu ra 24Vdc
– 4.0A cho hệ thống và 1.25A để sạc pin
– Sạc được pin dung lượng từ 7AH tới 60AH
– Nguồn hoạt động 115Vac hoặc 230Vac 230 Vac
– gỡ bỏ jumper J1 115 Vac
– kết nối jumper J1
Chú ý: Việc thiết lập không đúng mức điện áp hoạt động có thể dẫn đến hỏng bộ nguồn vĩnh viễn

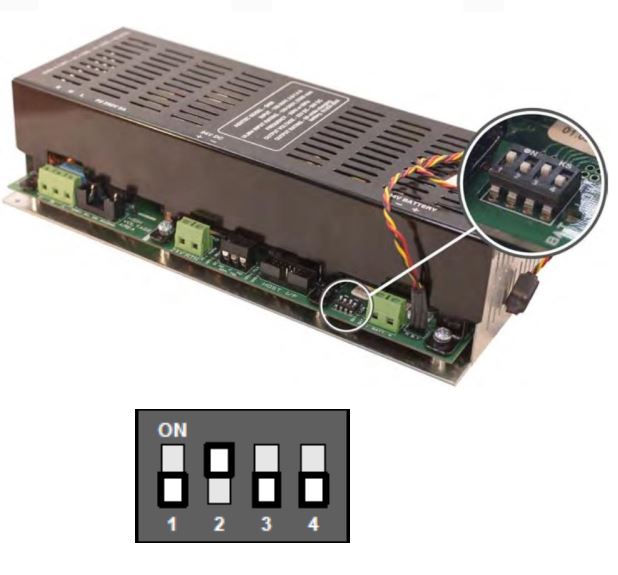

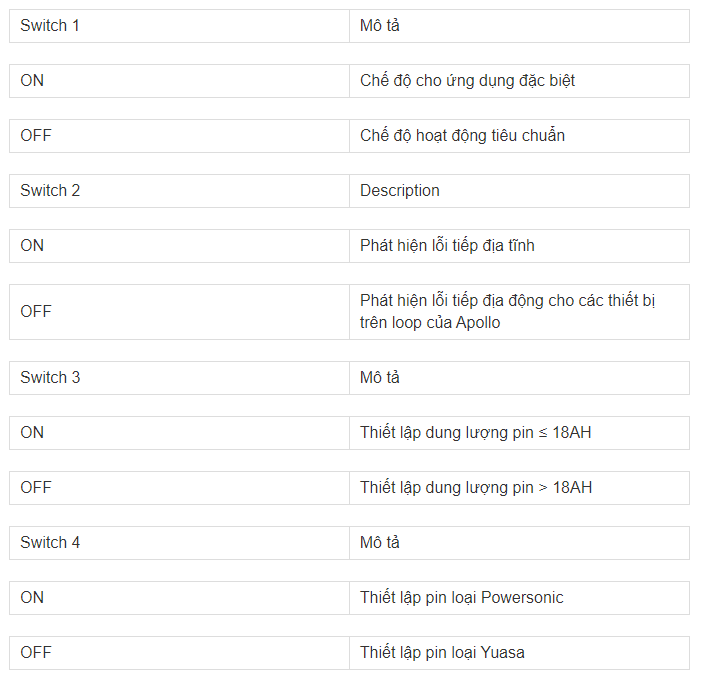

Thiết lập bằng công tắc DIP trên nguồn 5.25A

Pin các hãng khác có thể sử dụng. Tham khảo thông số kĩ thuật từ nhà sản xuất để cài đặt thích hợp

Bộ nguồn 10.25A (S408)

– Cung cấp áp đầu ra 24Vdc
– 8.0A cho hệ thống và 2.25A để sạc pin
– Sạc được pin dung lượng từ 12AH tới 100AH
– Chức năng tự động phát hiện điện áp hoạt động từ 95Vac đến 250Vac (không yêu cầu jumper)

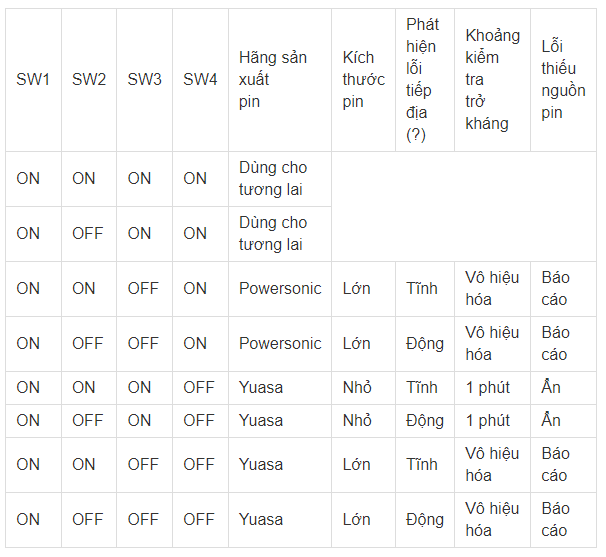

Thiết lập bằng công tắc DIP trên nguồn 10.25A

Thiết lập bằng công tắc DIP trên nguồn 10.25A – Chế độ cho ứng dụng đặc biệt

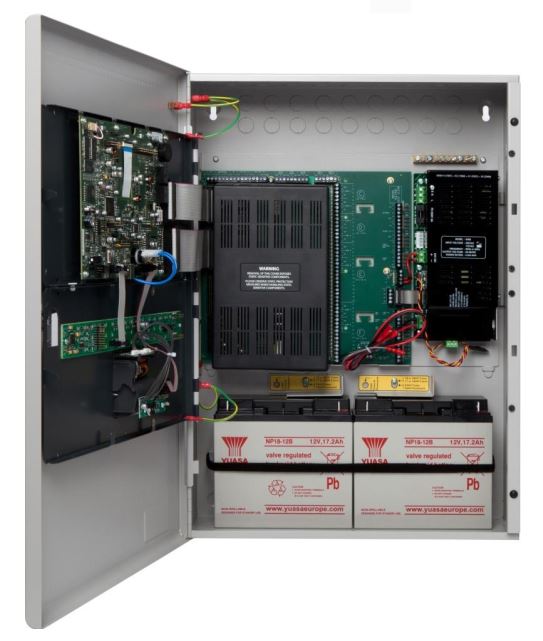

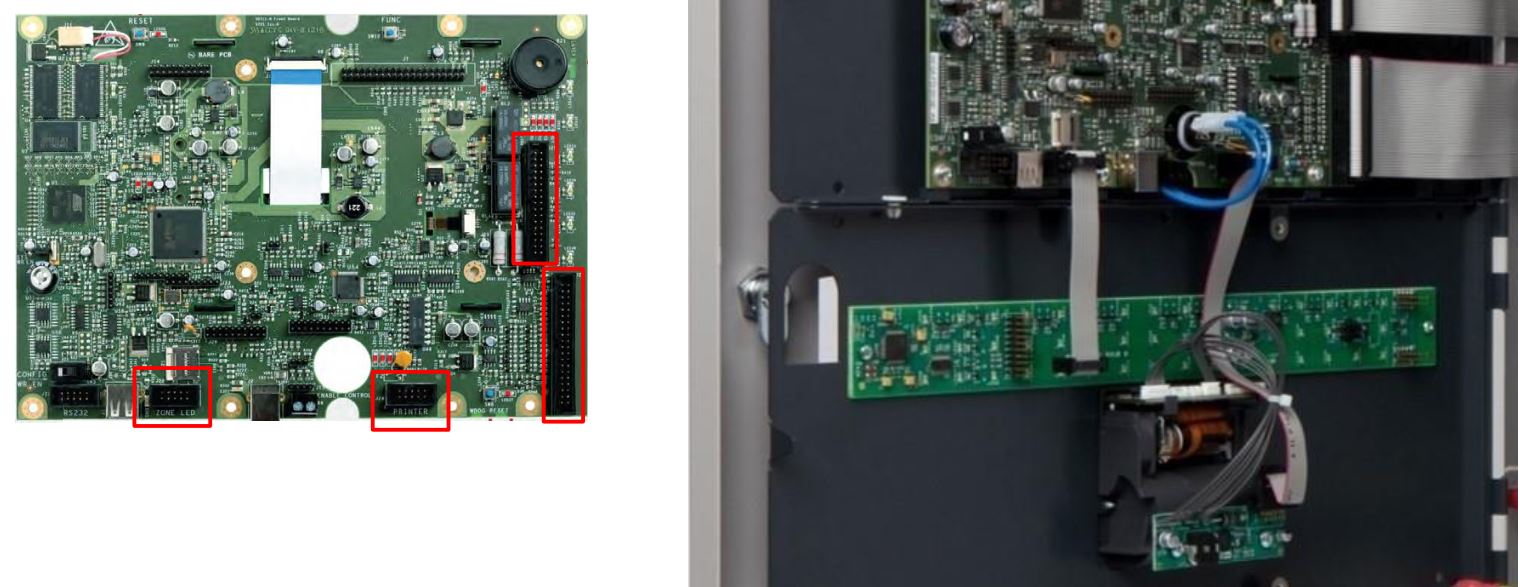

Bo Xử Lí Trung Tâm LCD (S721)

– Bo được gắn sau cửa tủ và bao gồm màn hình cảm ứng, bộ xử lí trung tâm và bộ nhớ cho tủ L@titude
– Trên bo sẽ bao gồm một số kết nối, nút nhấn, đèn hiển thị và các cổng

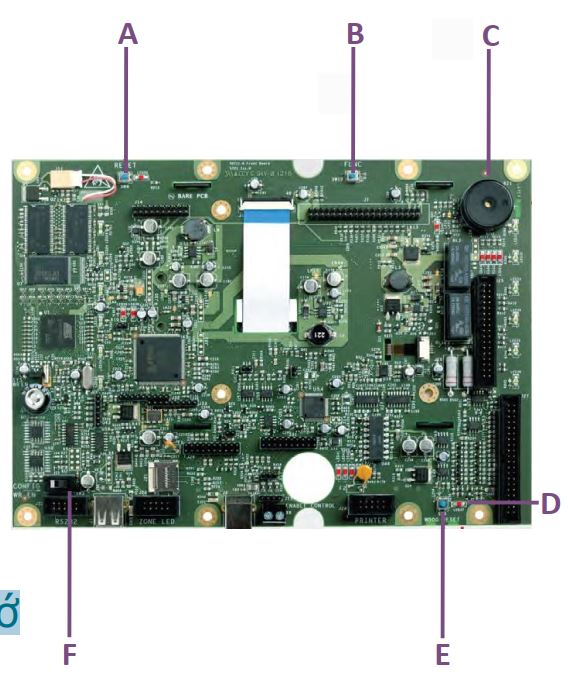

Các Hiển Thị Và Điều Khiển

– (A) Nút Reset
– (B) Nút Chức năng
– (C) Còi tủ
– (D) Đèn LED hiển thị Watchdog hoạt động
– (E) Nút Reset Watchdog
– (F) Công tắc kích hoạt tính năng ghi bộ nhớ

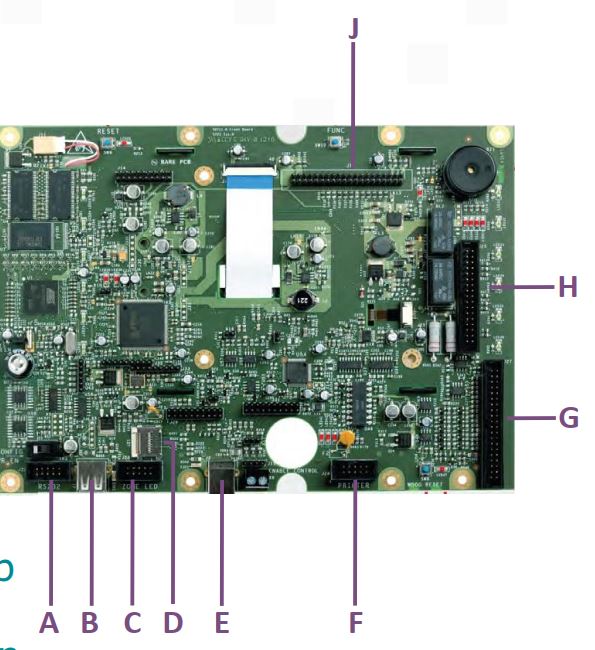

Các Cổng Kết Nối

– (A) Cổng RS232 phụ trợ 1
– (B) USB (kiểu-A)
– (C) Kết nối bo LED zone
– (D) Khe cắm thẻ Micro SD
– (E) USB (kiểu-B)
– (F) Cổng kết nối RS232 cho máy in
– (G) Kết nối với bo trung tâm cho bo nội bộ
– (H) Kết nối nối với bo trung tâm để giao tiếp nối tiếp
– (J) Kết nối nối mạng L@titude, kết nối mô-đun Ethernet

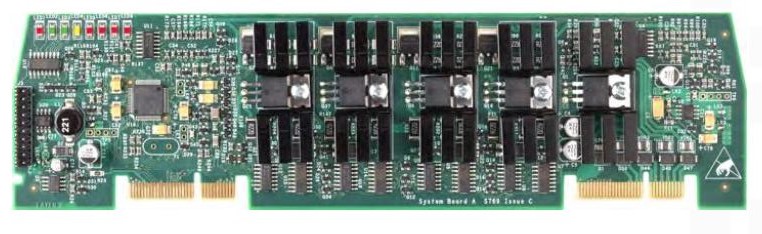

Bo Hệ Thống A (S769)

– Chỉ có thể gắn trên khe cắm A của bo trung tâm
– Phải được trang bị cho tủ L@titude Panel để hoạt động chính xác
– Cung cấp các tính năng:
o Giám sát tình trạng nguồn
o Giám sát lỗi tiếp địa
o Xuất ngõ ra NAC 1, NAC 2, NAC 3, NAC 4 (dòng 2.5A, 24Vdc)
– 4 x mạch kiểu B
– 1 x mạch kiểu A và 2 mạch kiểu B
– 2 x mạch kiểu A

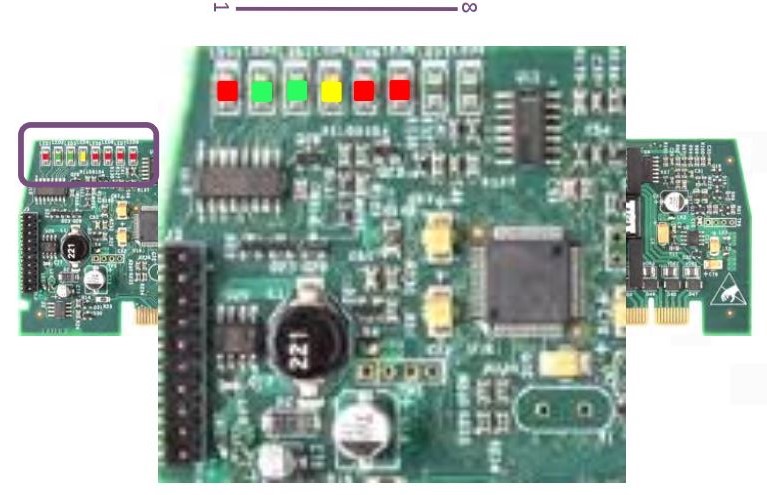

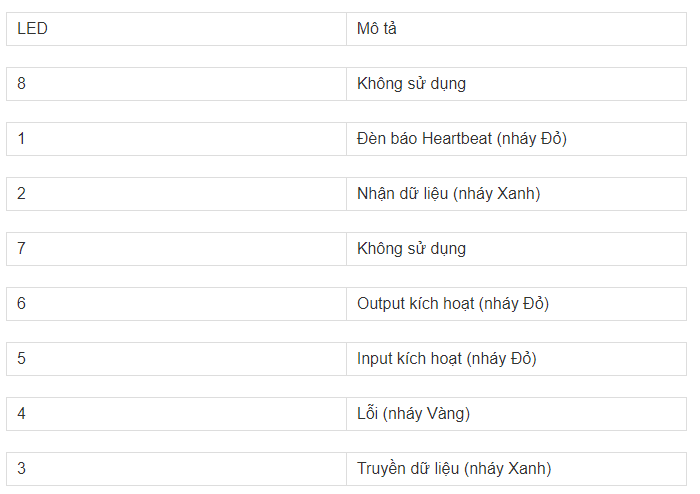

Đèn Hiển Thị Trạng Thái Bo Hệ Thống A

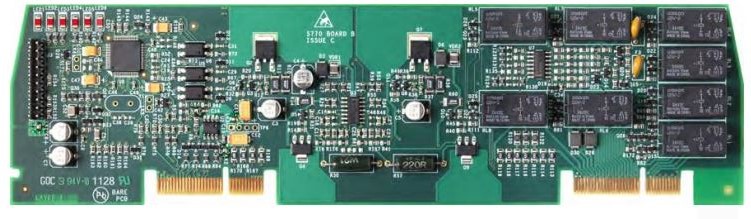

Bo Hệ Thống B (S770)

– Chỉ có thể gắn trên khe cắm B của bo trung tâm
– Phải được trang bị cho tủ L@titude Panel để hoạt động chính xác
– Cung cấp các tính năng :
• Rờ-le Fire
• Rờ-le Trouble
• Rờ-le Supervisory
• Rờ-le lập trình được 1
• Rờ-le lập trình được 2
• Nguồn phụ trợ 24Vdc 1 & 2
• Ngõ ra 2 Fire Routing & ngõ vào Fire Routing
• Ngõ ra Trouble Routing & ngõ vào Trouble Routing
• Ngõ ra Routing lập trình được
• Ngõ vào Routing lập trình được 1 & 2

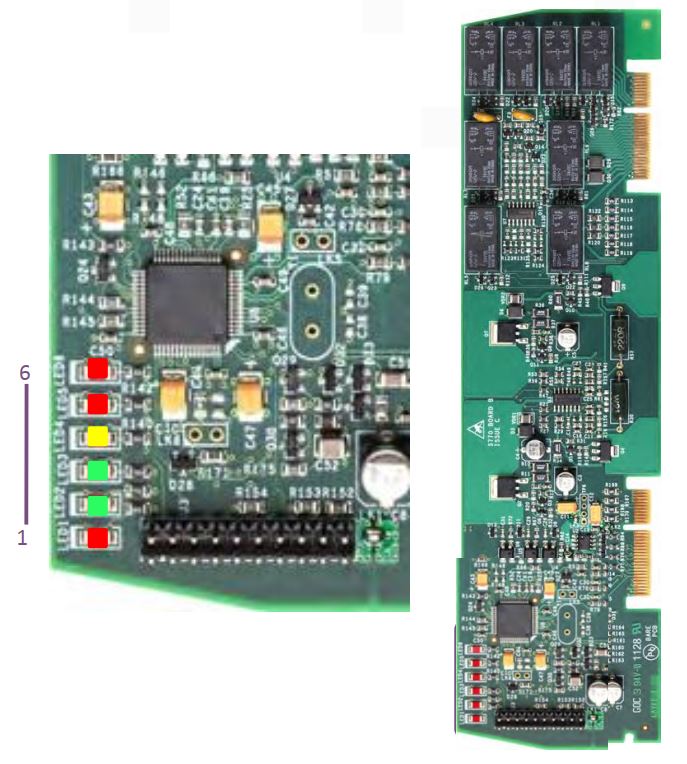

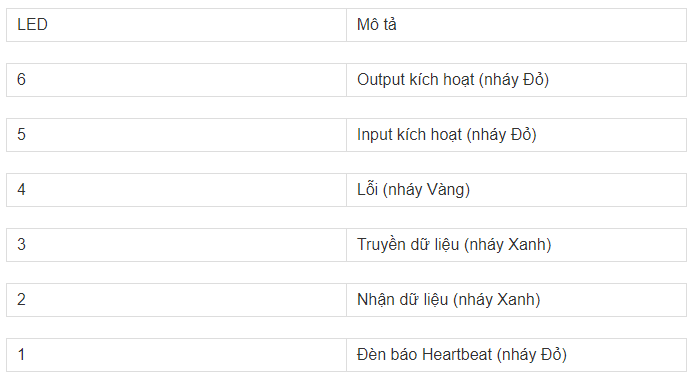

Đèn Hiển Thị Trạng Thái Bo Hệ Thống B

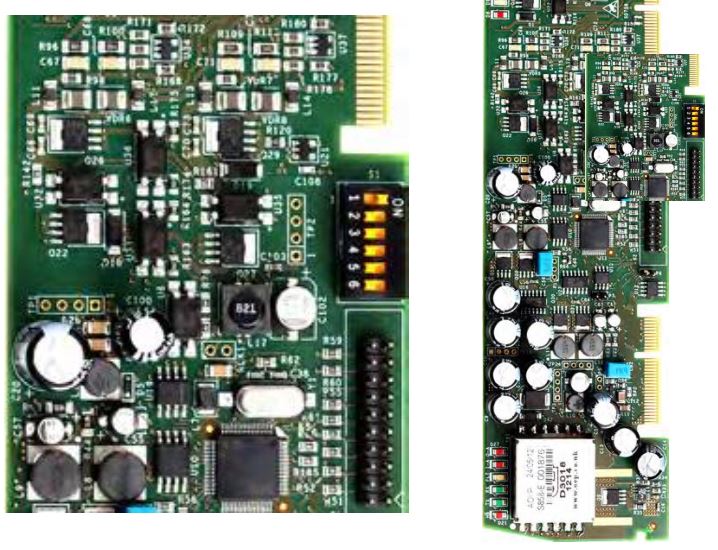

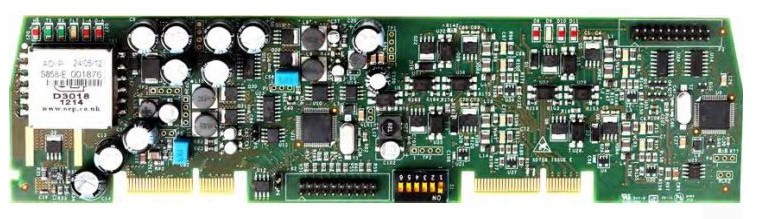

Bo Loop Kép (S758)

– Chỉ có thể lắp đặt tại:
o Khe cắm C tới F trên tủ 4 khe cắm
o Khe cắm C tới F và G tới K trên tủ 8 khe cắm
– Bo loop kép được tích hợp giao thức nâng cao DCP

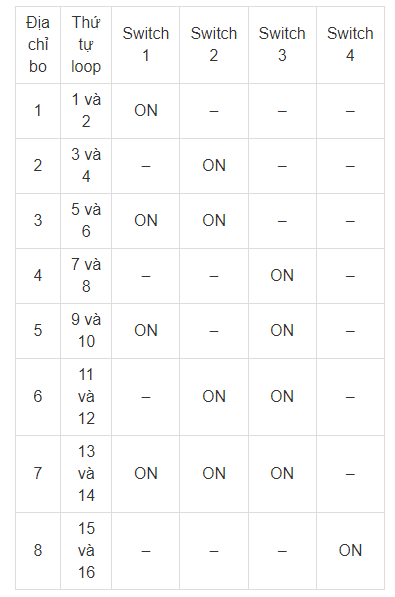

Bo Loop Kép – Địa Chỉ Của Bo

– Địa chỉ được thiết lập bằng công tắc DIL trên bo
– Địa chỉ phải là duy nhất và không thể trùng lặp

Bo Loop Kép

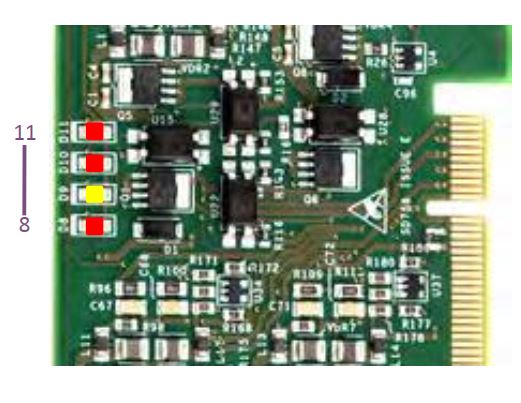

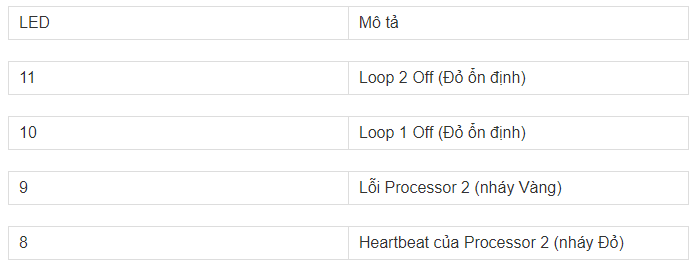

– Đèn Trạng Thái Phía Trên
- Bốn đèn hiển thị trạng thái

Bo Loop Kép

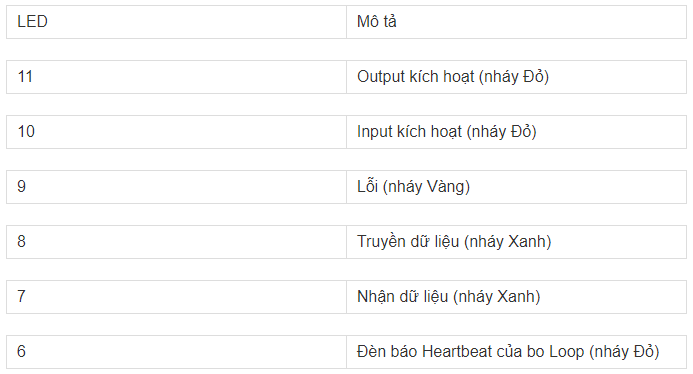

– Đèn Trạng Thái Phía Dưới Sáu đèn hiển thị trạng thái
