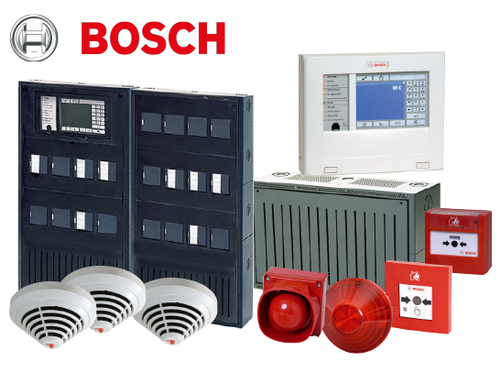

Giới thiệu Hệ thống báo cháy Bosch

Hệ Thống Báo Cháy Bosch là hệ thống báo cháy chuyên nghiệp sử dụng công nghệ Đức và hoạt động 24/24, hệ thống phòng cháy chữa cháy báo cháy Bosch gồm có các thành phần chính như sau:

Tìm hiểu thêm: Báo cháy Bosch

1. Hệ thống báo cháy thường Bosch

Trước khi tìm hiểu toàn bộ về hệ thống báo cháy tự động Bosch, xin gợi nhớ lại một số khái niệm để bạn đọc dễ hiểu hơn những vấn đề phân tích trong bài chia sẻ này.

Đầu tiên là khái niệm về hệ thống báo cháy tự động. Theo TCVN 5738:2001, hệ thống báo cháy tự động (Automatic fire alarm system) là hệ thống tự động phát hiện và thông báo địa điểm cháy. Bao gồm: Hệ thống thường, hệ địa chỉ.

Trong bài viết này chúng tôi sẽ chỉ đề cập đến bạn đọc về hệ thống báo cháy địa chỉ Bosch (Bosch addressable fire alarm system). Còn về Hệ thống vùng Bosch (Bosch conventional fire alarm system) chúng tôi sẽ gửi đến quý bạn đọc trong những phần sau.

Các bạn chú ý đón đọc nhé!

Hệ thống báo cháy thường cơ bản bao gồm những thành phần sau:

Trung tâm báo cháy: Còn gọi là tủ trung tâm báo cháy, được gắn trên tường và có các chức năng hiển thị vùng (zone) xảy ra sự cố cháy, giám sát hoạt động của toàn bộ hệ thống, chủ động báo cháy khi phát hiện sự cố cháy nổ…

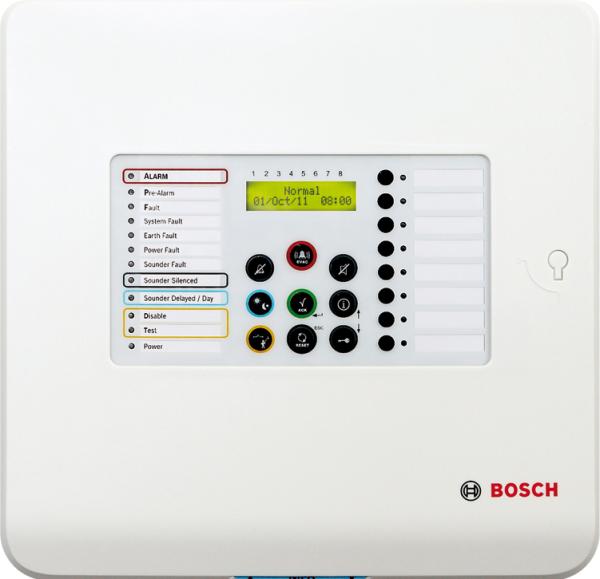

Tìm hiểu thêm: Trung tâm báo cháy BOSCH FPC-500-4

- Bộ báo cháy trung tâm 04 vùng. Mỗi vùng có thể dùng được 32 đầu dò báo cháy.

- Dễ dàng lập trình, vận hành thông qua bàn phím và màn hình hiển thị LCD phía trước.

- LCD với màn hình chiếu sáng nền và chỉ báo trạng thái cho tất cả các vùng phát hiện báo cháy

- Biểu tượng rõ ràng giúp vận hành trực quan.

- Hai chức năng lược sử, mỗi chức năng có thể chứa 1.000 sự kiện, một cho sự kiện liên quan đến vận hành và một cho kiểm tra bảo trì.

- Được chứng nhận đầy đủ theo tiêu chuẩn EN 54, đặc trưng với chất lượng và độ tin cậy cao của Bosch.

- Chức năng cuộn tự động giúp dễ dàng kiểm tra cấu hình tổng thể của tủ trung tâm.

- Dễ dàng lắp đặt, cài đặt, sử dụng và bảo trì.

Đầu dò báo cháy Bosch: Quý khách có thể lắp đặt các loại đầu dò khí gas, đầu dò khói trong ống gió, đầu báo cháy khói quang học, đầu báo cảm biến nhiệt độ hoặc các loại cảm biến hiện đại hơn sử dụng công nghệ nhận dạng đám cháy qua hình ảnh, video…

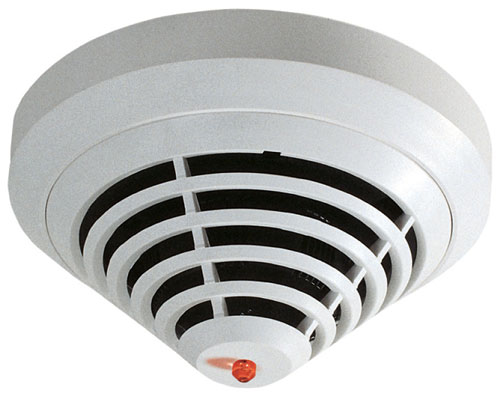

Tìm hiểu thêm: Đầu báo khói quang học BOSCH FCP‑O320

- Đầu dò báo khói loại 4 dây.

- Đầu dò khói công nghệ quang học sử dụng cho tủ báo cháy Bosch.

- Bộ xử lý mẫu trung tâm cho khả năng phát hiện với độ tin cậy cao.

- Điều chỉnh ngưỡng tự động (bù độ nhạy) cho hiện tượng bị bám bẩn của cảm biến quang học.

- Khóa cơ học giúp ngăn chặn việc tháo rời/trộm (Cho phép sử dụng hoặc bỏ qua chức năng này).

- Thiết kế dạng xoắn hình nón giúp chống bám bụi.

- Có “Khe thổi khí nén” dưới đế đầu báo để làm sạch khoang phân tích bằng khí nén.

- Có thể kết nối được 32 đầu dò cho mỗi vùng của bộ báo cháy trung tâm.

- Chiều dài cáp kết nối lên đến 1.000 mét.

- Chiều cao lắp đặt tối đa 16 mét.

- Diện tích dò khói: 120 m2.

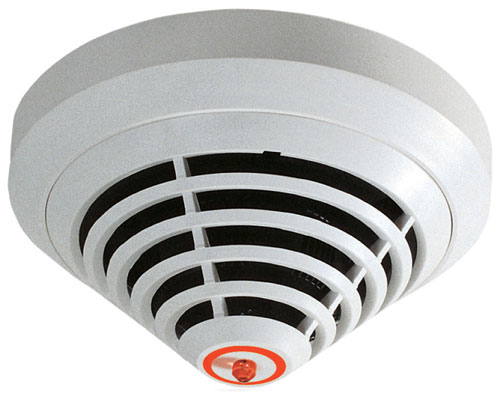

Tìm hiểu thêm: Đầu dò báo nhiệt BOSCH FCH‑T320

-       Đầu dò báo nhiệt cố định và nhiệt gia tăng loại 4 dây.

-       Đầu dò nhiệt sử dụng cho tủ báo cháy Bosch.

-       Bộ xử lý mẫu trung tâm cho khả năng phát hiện với độ tin cậy cao.

-       Điều chỉnh ngưỡng tự động (bù độ nhạy) cho hiện tượng bị bám bẩn của cảm biến.

-       Khóa cơ học giúp ngăn chặn việc tháo rời/trộm (Cho phép sử dụng hoặc bỏ qua chức năng này).

-       Thiết kế dạng xoắn hình nón giúp chống bám bụi.

-       Có thể kết nối được 32 đầu dò cho mỗi vùng của bộ báo cháy trung tâm.

-       Chiều dài cáp kết nối lên đến 1.000 mét.

-       Chiều cao lắp đặt tối đa 6 mét.

-       Diện tích dò nhiệt: 40 m2.

Chuông báo cháy Bosch, Còi báo cháy Bosch, đèn báo cháy Bosch: Gồm các loại gắn trần nhà hoặc gắn tường, dùng để phát ra tín hiệu khẩn cấp (âm thanh cường độ cao, đèn chớp nháy) khi xảy ra sự cố cháy nổ.

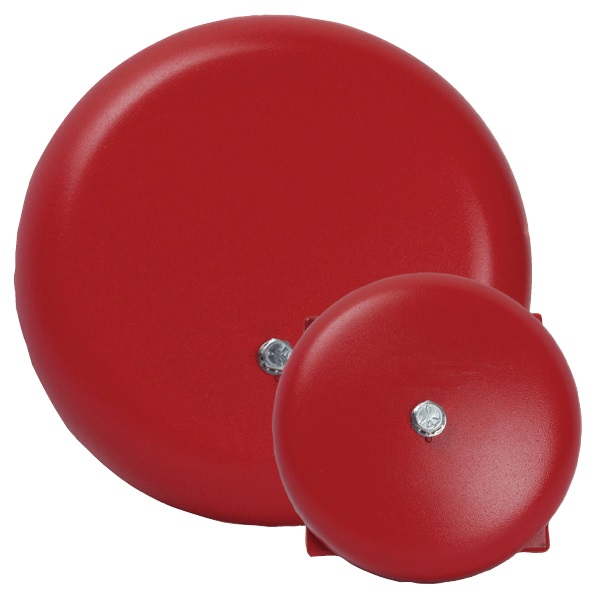

Tìm hiểu thêm: Chuông báo cháy BOSCH MB-G6-24-R

- Chuông báo cháy 6 inch (15,2cm).

- Cường độ âm thanh: 92dB ở khoảng cách 3 mét.

- Nguồn điện 16 - 33VDC.

- Dòng điện tối đa: 40mA.

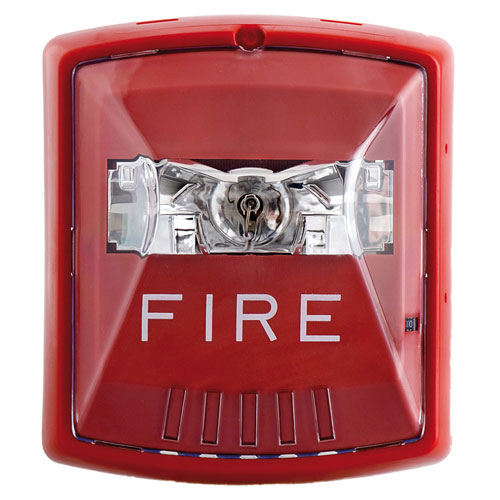

Tìm hiểu thêm: Đèn báo cháy BOSCH W-STR

- Đèn báo cháy lắp tường.
- Thiết kế hiện đại, kiểu dáng đẹp.
- Nguồn điện 12 hoặc 24VDC cài đặt được. Tầm điện áp hoạt động: 8-33VDC.
- 8 chế độ nhấp nháy đèn.

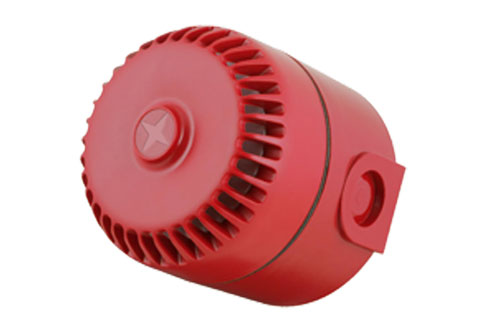

Tìm hiểu thêm: Còi báo cháy BOSCH FNM-320-SRD

- Âm lượng tối đa 112 dB(A)
- Còi báo cháy nhỏ gọn, bền và không tốn công bảo dưỡng.
- Nguồn điện: 9-30VDC.
- Phù hợp cả trong điều kiện môi trường khắc nghiệt.
- Lắp bề mặt.
- Màu đỏ.

Tìm hiểu thêm: Đèn còi báo cháy BOSCH W-HSRC

- Đèn báo cháy lắp trần.
- Thiết kế hiện đại, kiểu dáng đẹp.
- Nguồn điện 12 hoặc 24VDC cài đặt được. Tầm điện áp hoạt động: 8-33VDC.
- 8 chế độ nhấp nháy đèn.
- 3 mức điều chỉnh âm lượng còi.

Các loại nút bấm báo cháy khẩn cấp.

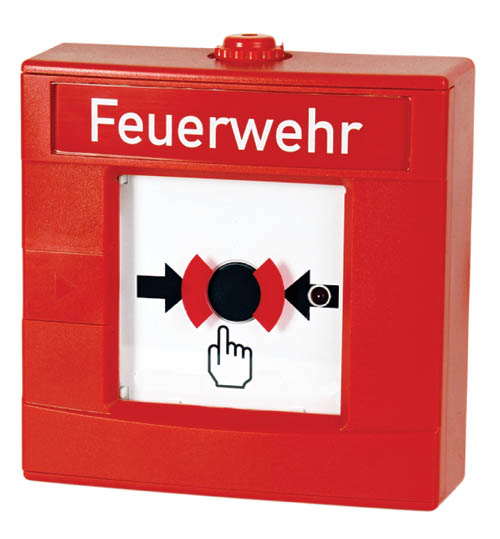

Tìm hiểu thêm: Nút nhấn khẩn chống cháy nổ BOSCH DM-1103B-Ex

- Vỏ nhựa Polycarbonate chống va đập, cứng cáp.

- Đèn LED sẽ sáng khi kích hoạt.

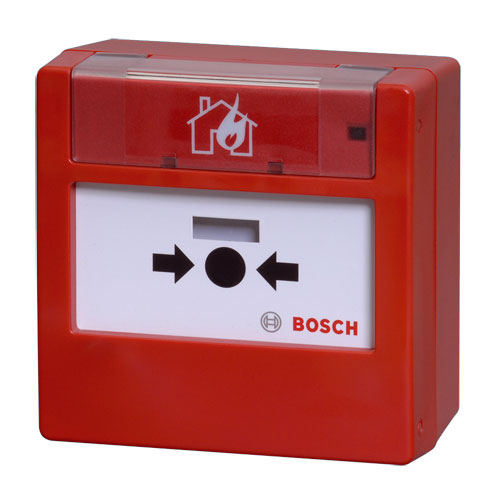

Tìm hiểu thêm: Nút nhấn khẩn BOSCH FMC-300RW-GSRRD

- Nút nhấn khẩn báo cháy màu đỏ.
- Kích hoạt báo động bằng cách nhấn nút (màu đen) hay đập vỡ mặt kính (mặt kính vỡ không gây nguy hiểm).
- Đèn LED sẽ sáng khi kích hoạt.

Ngoài ra, đối với các hệ thống báo cháy lớn, còn cần thêm các tủ nhiều kênh với đầy đủ chức năng như tủ trung tâm và các tủ hiển thị phụ gồm bo mạch có ngõ ra hiển thị LED hiển thị trạng thái từng thiết bị, đầu báo, nút nhấn…

2. Hệ thống báo cháy địa chỉ Bosch

Cũng theo TCVN 5738:2001 ta có khái niệm: Hệ thống báo cháy địa chỉ là hệ thống báo cháy tự động có chức năng thông báo địa chỉ của từng đầu báo.

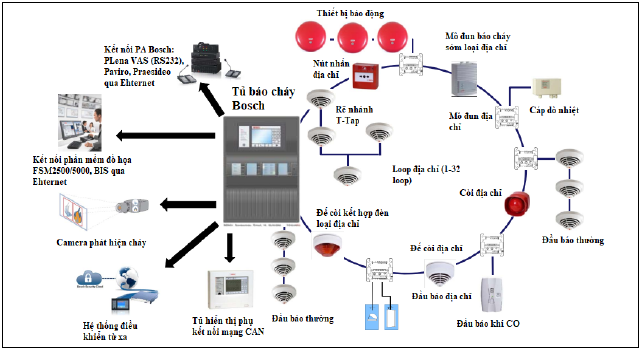

Cấu tạo và thành phần hệ thống báo cháy địa chỉ Bosch

Hệ thống báo cháy địa chỉ Bosch cơ bản bao gồm những thành phần sau:

- Tủ báo cháy trung tâm: Tủ báo cháy thiết kế kiểu mô đun, mở rộng từ 1-32 loop theo yêu cầu thiết kế.

- Đầu báo cháy: đầu dò khói, đầu báo nhiệt, đầu báo khói nhiệt kết hợp, đầu dò hỗn hợp (khói, nhiệt, CO) …

- Nút ấn khẩn: Một tác động, 2 tác động, kiểu vỡ kính, kiểu reset được, sử dụng trong nhà và ngoài trời ….

- Mô đun báo cháy:  Giao tiếp, giám sát, điều khiển chuông đèn, điều khiển rơ le, giám sát đầu báo thường ….

- Thiết bị báo động: Chuông, đèn, còi …

- Tủ lặp: Hiển thị đầy đủ chức năng như tủ trung tâm

- Tủ hiển thị phụ: Bao gồm bo mạch có ngõ ra hiển thị LED hiển thị trạng thái từng thiết bị: đầu báo, nút nhấn …  hoặc vùng (khu vực cấu hình)

- Và phần tùy chọn:

- Phần mềm đồ họa: FSM 2500/5000, BIS (Building Integration System)

- Giao tiếp bậc cao hệ thống PA Bosch (Plenna VAS, Parviro, Praesideo)

- Giao tiếp quản lý tòa nhà BMS qua Modbus, BACnet
